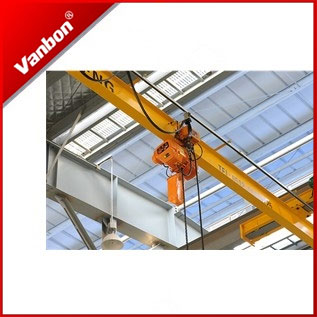

万铂6.3t欧式电动单梁悬挂起重机

电动单梁起重机主要包括三大运行机构：起升运行机构、大车运行机构、小车运行机构。其中起升运行机构主要由电动葫芦、钢丝绳、滑轮、吊钩或者吊具组成。电动单梁桥式起重机金属结构主要由主梁及端梁两部分组成，其主梁结构多为工字钢和钢板的组合截面，由盖板、腹板和工字钢构成,箱体内还有纵横长短加强筋板。其安全及可靠性直接影响着起重机的运行质量及工作能力。

钢结构制作特点

1）主要钢结构（主梁、端梁）材料均采用Q235-B,使用的材料具有材质报告及相应的合格证书。

2）钢结构的制造、焊接、检验按国家标准进行。重要受力对接焊缝采取双面坡口焊接工艺，并按规定进行外观检查和无损探伤，所有焊工持有相应的等级证书。

3) 所有起重机主梁采用整板无对接工艺，取消主梁钢板对接焊缝，3.2t单梁起重机消除了钢板对接焊制量隐患。（钢板对接焊是最重要的焊接，是质量隐患最多的部位）

4）所有板材全部采用数控切割机自动下料，预设主梁拱度，避免传统火烘主梁拱度下挠的问题。

5）钢材表面进行抛丸处理，其表面粗糙度打到GB8923《涂装前钢材表面处理登记和除锈等级》中的Sa2.5级，提高油漆附着力，不脱漆，保证单梁起重机整机长期美观

6）主梁纵向腰焊缝采用国内先进的自动专机埋伏焊接，成型美观，确保焊接质量。

7）大车横梁采用矩形管整体制作，无拼接、无焊缝，外形美观，坚固耐用。

8）车轮安装全部采用镗孔式安装，避免车轮踏面不在同一水平面，提高车轮运行精度。

机械系统的性能特点

1）单梁起重机起升机构由中外合资品牌凯澄双速电动葫芦组成，该产品具有结构紧凑，自重轻，体积小，操作方便等优点。

a. 减速器：单梁起重机的电动葫芦减速器采用斜齿轮三级减速，齿轮及齿轮轴均采用40Cr或20CrMnTi钢锻制加工，并经热处理，全部用滚动轴承支承，箱壳用铸铁制造，装配严密，防尘可靠。

b.卷筒装置：卷筒用铸铁或无缝钢管制成，采用花键与减速器连接，另一端用滚动轴承支承在锥形电动机前端伸出部位。卷筒外壳用钢板制成。

c.吊钩装置：吊钩采用20钢模锻制成，并用推力球轴承通过吊钩横梁与外壳相连接，使吊钩运转自如。

d.联轴器：电动机的力矩，通过爪型弹性联轴器传递到减速器，该联轴器能吸收负荷冲击获得平稳的起动。

e.慢速驱动装置：慢速驱动装置由驱动箱体、箱盖、小电机组成，小电机通过慢速装置带动主电机工作。

f.限位器：为防止因吊钩上升下降超过极限位置而造成故障，葫芦上装有限位器，当吊钩达到极限位置时，由于单梁起重机的卷筒装置上导绳器带动限位器动作，从而自动切断电源使葫芦停止运转。

g.电动机：起升电动机采用较大起动力矩的锥形制动电机，以适应产品断续工作中频繁的直接起动，最大转矩为额定力矩的2.4~3倍。

h.为确保使用的安全可靠，所有电动葫芦均配置了起重量限制器。

i.电控系统：主要由单梁起重机的控制箱和操作按钮盒组成，具有失压、互锁、过载、超载报警等保护或警示功能。

2）小车运行机构

单梁起重机电动葫芦的运行机构为电动小车式。减速齿轮为40Cr锻制，并经调质处理，装于封闭的减速箱内，全部采用滚动轴承支承，墙板用钢板制造，保证运转灵活，使用方便，寿命长。

小车运行机构加装变频器，无极调速,运行平稳,定位准确，操作舒适。

3）大车运行机构www.qzj99.com

单梁起重机的大车运行结构由电机、减速机、车轮组构成，车轮为45#锻件，热处理后的硬度为踏面HB≥330～390，深20mm处HB≥260。轴和齿轮的材质为调质后的45#或40Cr。大车驱动为新型LDA型驱动装置，该装置具有结构简单、体积小，起动转矩大，可频繁起动，运行速度平稳，噪音低，使用安全可靠，安装维修方便，美观大方等优点。

单梁起重机的大车运行机构加装变频器，无极调速,运行平稳,定位准确，操作舒适。

1、端梁：

    采用欧式端梁结构，严要求，高质量。车轮组为系列化成熟产品，采用中心轴花键传动，结构紧凑，安装维修方便。

    采用三合一驱动机构，F级绝缘变频电机，接电持续率达到40% ED，质量可靠，样式新颖且小巧靓丽。体积小重量轻，噪声小效率高，安装简便行走平稳，刹车灵敏安全可靠(停车或断电能在1秒钟左右自动刹车)，并可变频调速，它代表了本世纪世界技术发展的趋势。

2、主梁：

    焊接箱形，拱度符合国家标准。

    腹板由数控切割整幅下料，确保拱度曲线的光滑成型和精度。

    主焊缝采用埋弧自动焊、无损探伤。

    焊后整梁抛丸处理，达到Sa2.5级，消除焊接应力。

    环氧富锌漆，两底两面，140μ厚，寿命长，外表美观，光泽好。

3、葫芦：

    领先的技术设计保证了产品优化的极限尺寸，在保证性能高效下结构紧凑，为在同样的厂房和工作区域内，应用KF钢丝绳电动葫芦能够覆盖更大的范围，减少盲区。如果在厂房设计阶段就使用KF的产品系列参数进行设计，可以大大降低对厂房高度的要求，为客户节省投资、增效降本。

    高品质的起升驱动确保运行的安全平稳和高效，紧凑的结构设计确保吊钩的偏移尺寸最小，起升提供双速（变频可选）、小车均为变频的标准配置，确保了起重设备的高效运行、车间物流效率的提升，确保客户的各项工作计划如期执行。

    科康起重的专有技术有多种保护功能，装置确保起重机运行安全和可靠，其运行监控单元可以对电动葫芦运行情况、电机运行状态和安全工作周期的计算等进行详细的记录，并提供警告。所有的记录可以为维修提供数据，了解问题的根源，让起重机的维护保养计划更及时和合理。

4、电气：

    配置缺相保护功能。

    采用起重机专用的防振接触器。

    电控箱防腐蚀，防护等级达到IP55。

    控制箱内布局合理，便于维修。

    小车移动供电系统由扁电缆、镀锌滑轨和电缆小滑车，滑动平稳。
